  | ? 金屬外殼，固定式本體帶一個電纜進線孔 ? 符合標準EN 50041、IEC 60947、EN 60204 ? 設計小巧、緊湊，使用簡單 ? 產品認證：CE認證 |
▊型號規格
藍色 | |  |  |  |  | |
| 雙通道型號 | LSXW-22-JZ | LSXW-22-JGLZ | LSXW-22-JGLY | LSXW-22-CJGLY | LSXW-22-YCSY | |
雙觸點 | 2NC+2NO | 2NC+2NO | 2NC+2NO | 2NC+2NO | 2NC+2NO | |
單通道型號 | LSXW-11-JZ | LSXW-11-JGLZ | LSXW-11-JGLY | LSXW-11-CJGLY | LSXW-11-YCSY | |
單觸點 | 1NC+1NO | 1NC+1NO | 1NC+1NO | 1NC+1NO | 1NC+1NO | |
黃色 |  |  |  |  |  | |
雙通道型號 | LSXW-22-JZ-H | LSXW-22-JGLZ-H | LSXW-22-JGLY-H | LSXW-22-CJGLY-H | LSXW-22-YCSY-H | |
雙觸點 | 2NC+2NO | 2NC+2NO | 2NC+2NO | 2NC+2NO | 2NC+2NO | |
單通道型號 | LSXW-11-JZ-H | LSXW-11-JGLZ-H | LSXW-11-JGLY-H | LSXW-11-CJGLY-H | LSXW-11-YCSY-H | |
單觸點 | 1NC+1NO | 1NC+1NO | 1NC+1NO | 1NC+1NO | 1NC+1NO | |
操動頭 | 直動式(本體固定) | 搖桿式(本體固定) (開關出廠設置為左右雙向觸發) | ||||

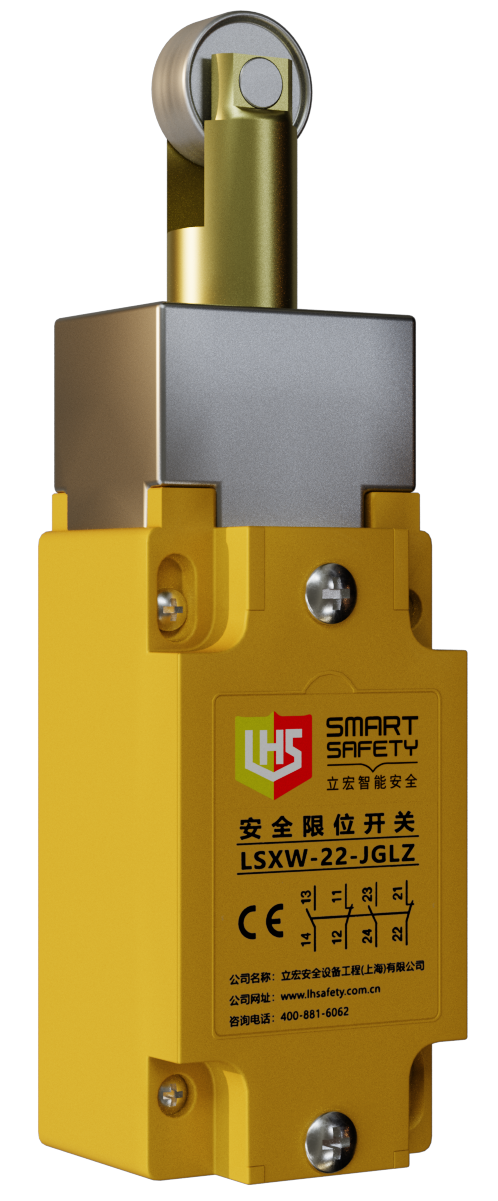

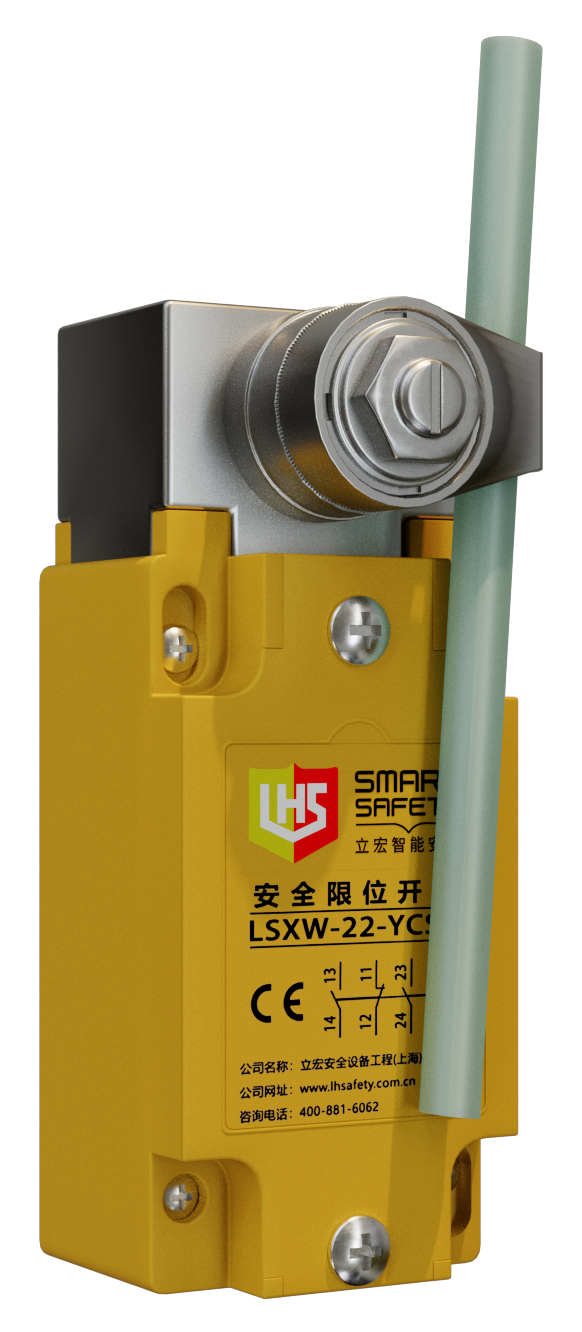

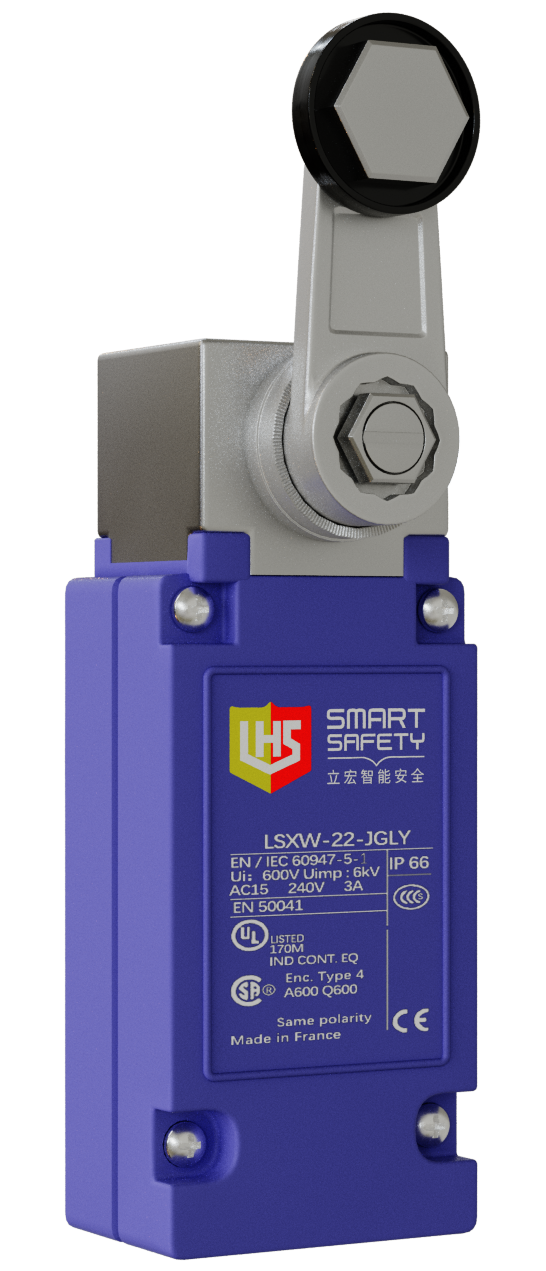

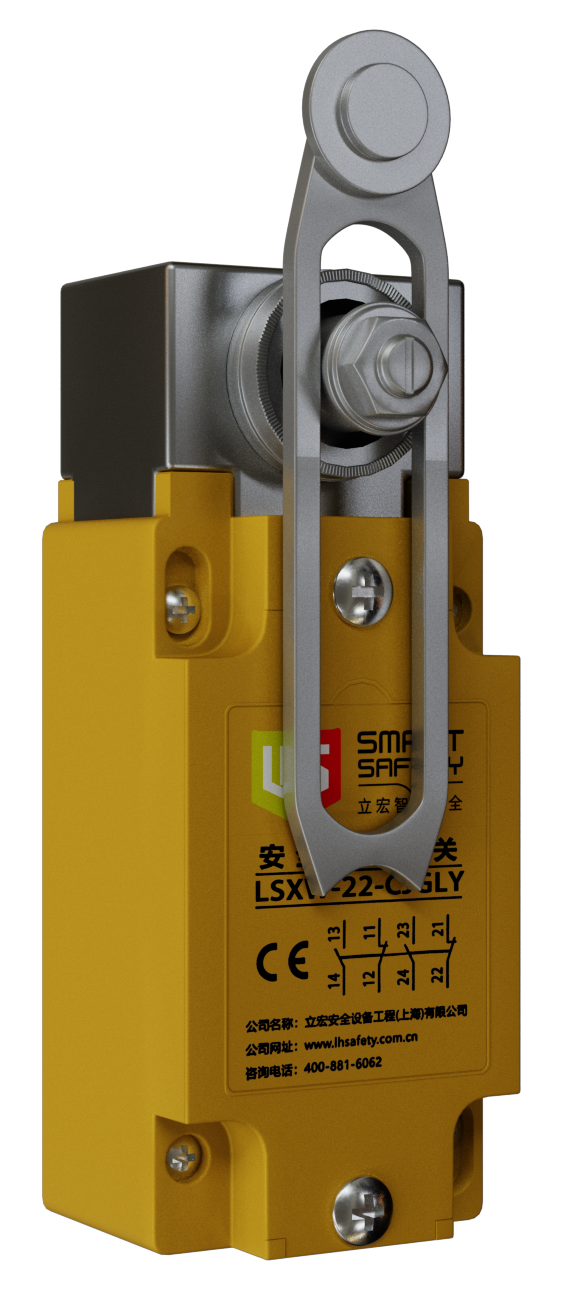

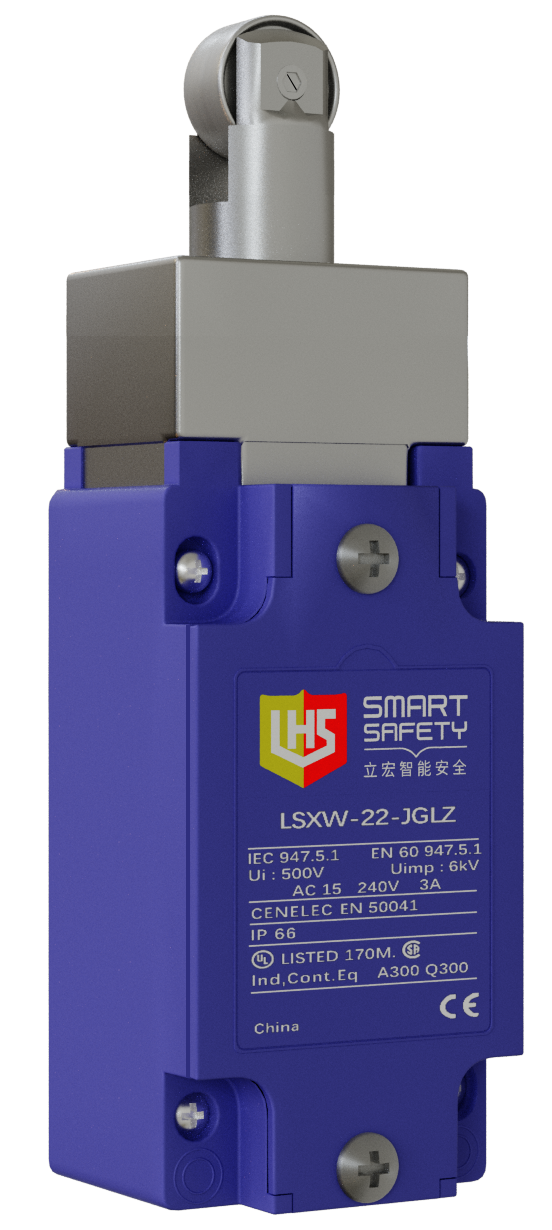

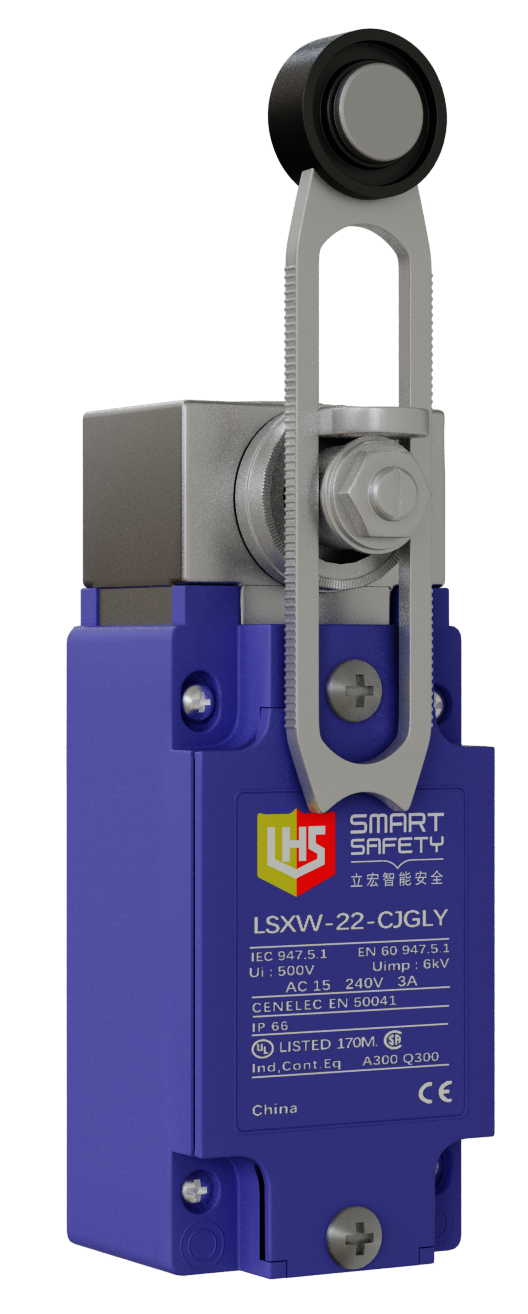

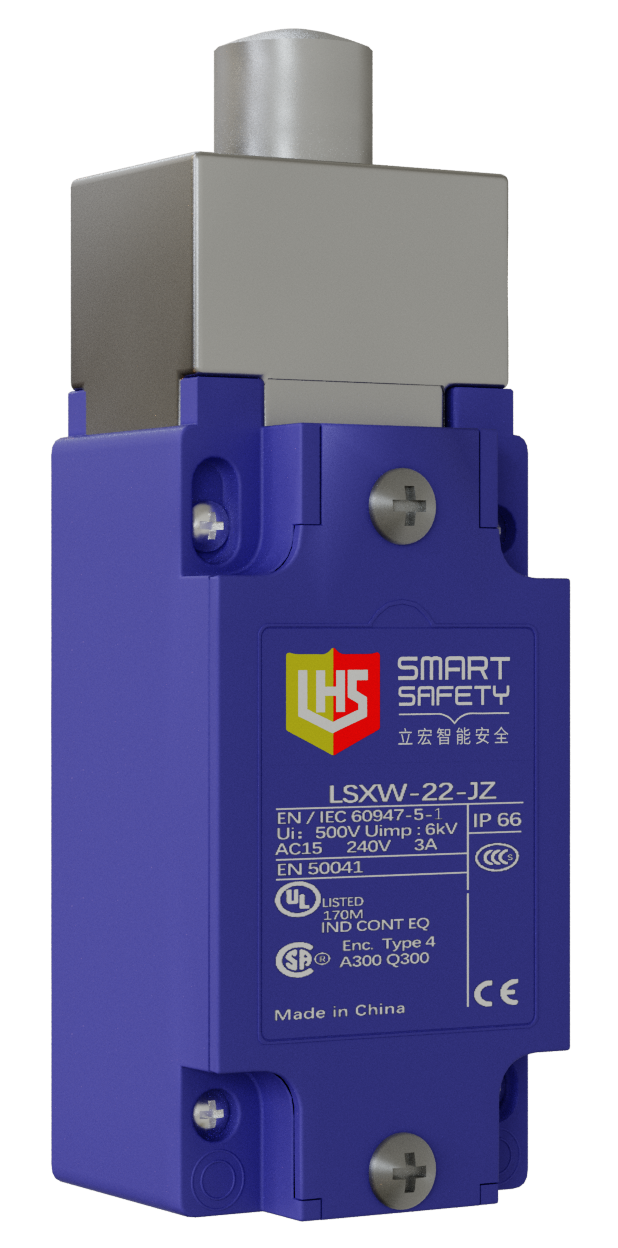

操作頭類型 | 金屬直動式 | 鋼滾輪直動式 | 鋼滾輪搖桿 | 長度可調 金屬滾輪搖桿 | 圓形金屬搖桿 | |
開關觸發 | 在末端 | 30o凸沿 | 任何移動部分 | |||
觸發類型 |  |  |  |  |  | |
最大觸發速度 | 0.5 m/s | 1 m/s | 1.5 m/s | |||
機械壽命 (百萬次操作循環) | 30 | 25 | 30 | |||
最小力或 力矩 | 觸發 | 20 N | 16 N | 0.25 N.m | ||
50 N | 40 N | 0.50 N.m | - | - | ||
肯定斷開操作 | ||||||
▊一般特性
標準 | 產品 | IEC60947-5-1，EN60947-5-1，UL508，CSAC22-2n°14 |
組件 | IEC60204-1，EN60204-1 | |
產品認證 | CE | |
環境溫度 | 運行 | -25...+70°C |
儲存 | -40...+70°C | |
抗振性 | 符合IEC 60068-2-6 標準 | 25gn(10...500Hz) |
抗沖擊性能 | 符合IEC 60068-2-27 標準 | 50gn(11ms) |
抗電氣沖擊性能 | I級符合IEC61-140 和NFC20-030標準 | |
IP66符合IEC60529；IK07符合EN50102 | ||
防護等級 | ||
重復精度 | 直動式頭部進行 100 萬次操作循環，觸發點精度為 0.01 mm | |
| 安全等級 | 2NC雙通道可以達到4類;1NC單通道可以達到2類 2NC可架構符合PLe的性能等級，EN/ISO13849-1 1NC可架構符合PLc的性能等級，EN/ISO13849-1 2NC可架構符合SIL3的性能等級，IEC61508 1NC可架構符合SIL3的性能等級，IEC61508 | |
電纜進線孔或集成接頭 | 取決于型號 | M12 連接器 |
▊產品尺寸圖
LSXW-22-JZ | LSXW-22-JGL | LSXW-22-JGLY | LSXW-22-CJGLY | LSXW-22-YCSY |
 |  |  |  |  |
(1)用于 M20x1.5 或Pg 13 電纜密封管或1/2‘’NPT導管。 (2)?6桿，長200 mm。 (3)最大289。 (4)最大190。 (5)最大212。 | ||||
▊觸發案例圖
