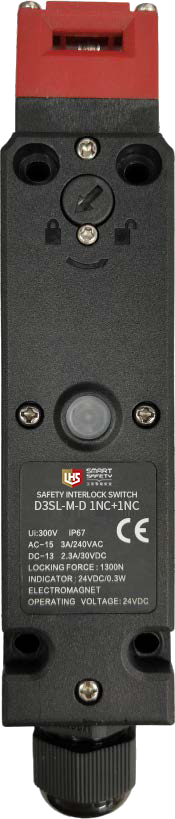

            D3SL-M系列電磁鎖定安全門開關


             D3SL-M.pngimage.png  D3SL-M.png
            ? 強制鎖定?1300N
            ? 指示燈+緊急解鎖功能
            ? 可選配6種操作鑰匙
            ? 小型化設計節省安裝空間
            ? 強制鎖定 安全防護

            訂購信息
            開關型號
            觸點類型（?監控+鎖定監控）
            鎖定/釋放?式
            頭部材質
            導管開口/連接器
            D3SL-M-D 1NC+1NC
            1NC+1NC
            電磁鎖定
            機械釋放
            樹脂
            M20
            D3SL-M-D 2NC(S)
            ?+2NC
            樹脂
            M20
            D3SL-M-D 2NC(M)
            2NC+?
            樹脂
            M20
            D3SL-M-D 1NC/1NO(M)
            1NC/1NO+?
            樹脂
            M20
            D3SL-M-D 1NO+1NC
            1NO+1NC
            樹脂
            M20
            D3SL-M-D 1NC/1NO(S)
            ?+1NC/1NO
            樹脂
            M20
            D3SL-M-J 1NC+1NC
            1NC+1NC
            機械鎖定
            電磁釋放
            樹脂
            M20
            D3SL-M-J 2NC(S)
            ?+2NC
            樹脂
            M20
            D3SL-M-J 2NC(M)
            2NC+?
            樹脂
            M20
            D3SL-M-J 1NC/1NO(M)
            1NC/1NO+?
            樹脂
            M20
            D3SL-M-J 1NO+1NC
            1NO+1NC
            樹脂
            M20
            D3SL-M-J 1NC/1NO(S)
            ?+1NC/1NO
            樹脂
            M20

            操作鑰匙
            類型
            型號
            線圖
            尺寸圖
            T型操作鑰匙
            D3SL-M-K1
            L型操作鑰匙
            D3SL-M-K2
            ?T型操作鑰匙
            D3SL-M-K3
            ?L型操作鑰匙
            D3SL-M-K4
            ?平可調整型
            操作鑰匙
            D3SL-M-K5
            ?平/垂直可調
            整型操作鑰匙
            D3SL-M-K6

            技術參數
            外殼材質
            PA66阻燃
            觸點材質
            銀合?鍍?
            保護等級
            IP67（EN60947-5-1，鑰匙操作孔除外）
            使用壽命
            機械100萬次以上
            電?15萬次以上
            鎖定時抗拉力強度
            1300N
            額定絕緣電壓(Ui)
            300V
            額定沖擊耐受電壓(Uimp)
            2.5kV
            額定開放熱電流(Ith)
            10A
            使用類別
            AC-15
            DC-13
            額定工作電壓(Ue)
            240V
            30V
            額定工作電流(Ie）
            3A
            2.3A
            額定限制短路電流
            1000A
            強制脫離動作力
            ≥60N
            強制脫離距離
            ≥10mm
            允許操作速度
            0.05~0.5m/s
            允許操作頻率
            最?20次操作/分鐘
            環境溫度
            -20℃~60℃，?結冰
            環境濕度
            85%RH以下
            指示燈
            額定電壓
            24VDC
            1mA
            額定電流
            光源顏色
            綠?
            螺線管
            額定工作電壓
            DC24V±10%
            額定電流
            200mA（初始值）
            功率
            4.8W
            絕緣等級
            B級（130℃）

            接點構成及動作
            型號
            觸點類型
            （門監控+鎖定監控）

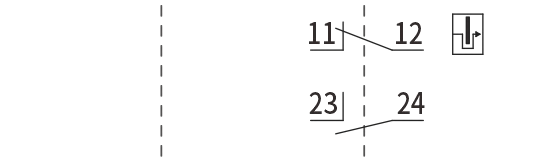

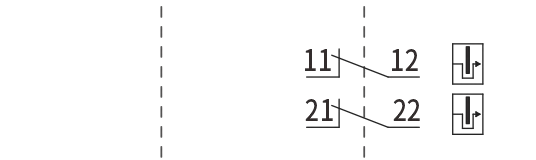

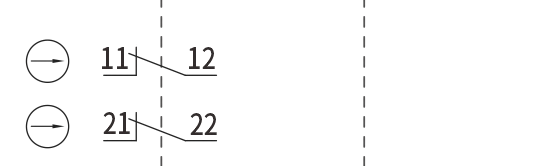

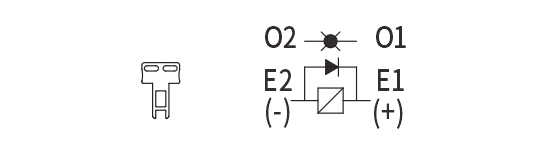

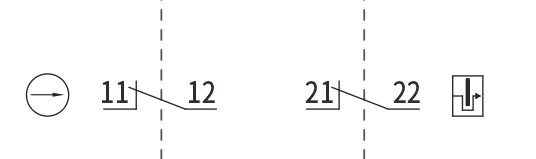

            		接線圖

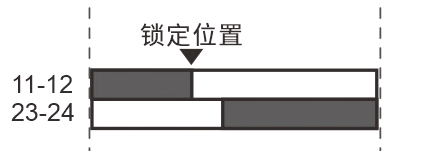

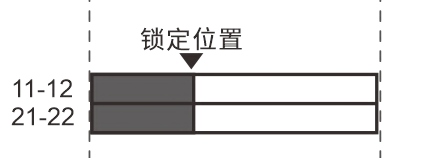

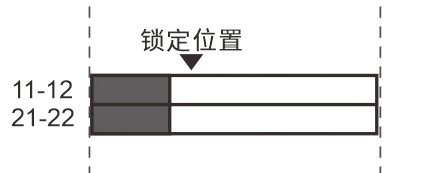

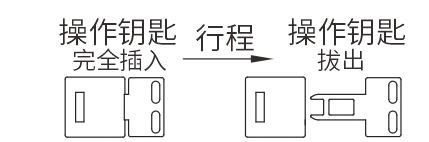

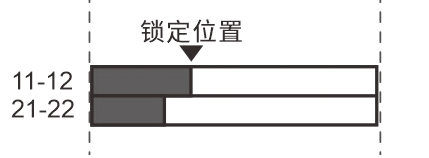

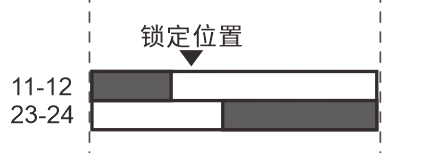

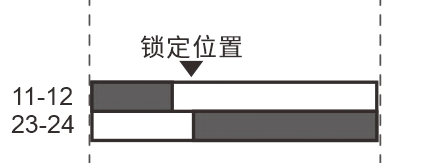

            		觸點動作
            門監控鎖定監控?:觸點ON        ?:觸點OFF
            D3SL-M-D1NC+1NC
            D3SL-M-J1NC+1NC
            D3SL-M-D 2NC(S)
            D3SL-M-J2NC(S)
            D3SL-M-D 2NC(M)
            D3SL-M-J2NC(M)

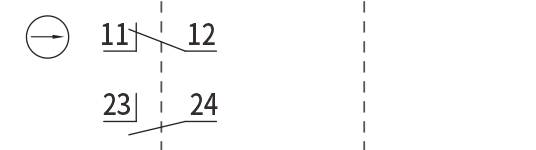

            D3SL-M-D 1NC/1NO(M)
            D3SL-M-J 1NC/1NO(M)
            		1NC/1NO +無1767170868778045.png
            D3SL-M-D 1NO+1NC
            D3SL-M-J1NO+1NC
            		1NO+1NC
            D3SL-M-D 1NC/1NO(S)
            D3SL-M-J 1NC/1NO(S)
            		無+1NC/1NO

            產品尺寸圖
            產品安裝注意事宜
            1.松開頭部頂端的4個螺絲，旋轉頭部方向選擇合適的操作鑰匙孔位再進行安裝。
            2.安裝在平開門時，需大于最小半徑。
            3.請在準備位置范圍(1~3.5mm)內安裝開關和操作鑰匙。
            4.操作鑰匙的安裝允許誤差在操作鑰匙插入孔中心為基準±1mm范圍內。

            緊急解鎖
            解鎖螺絲類型
            正常
            手動解鎖
            一字型+六角星型或 十字型
            ? 處理停電或者緊急情況時，可以手動操作緊急解鎖鍵。旋轉緊急解鎖鍵時，必須要旋轉到底，否則有損壞開關或者無法正常動作的危險。
            ? 緊急解鎖鍵扭力請控制在0.2N.m以下，否則有損壞的風險每次使用緊急解鎖鍵解除鎖定并處理緊急情況后要對緊急解鎖鍵進行復位，否則影響開關正常鎖定功能，可能造成人身傷害或安全事故的危險。
            ? 僅限設備管理員操作緊急解鎖鍵。
