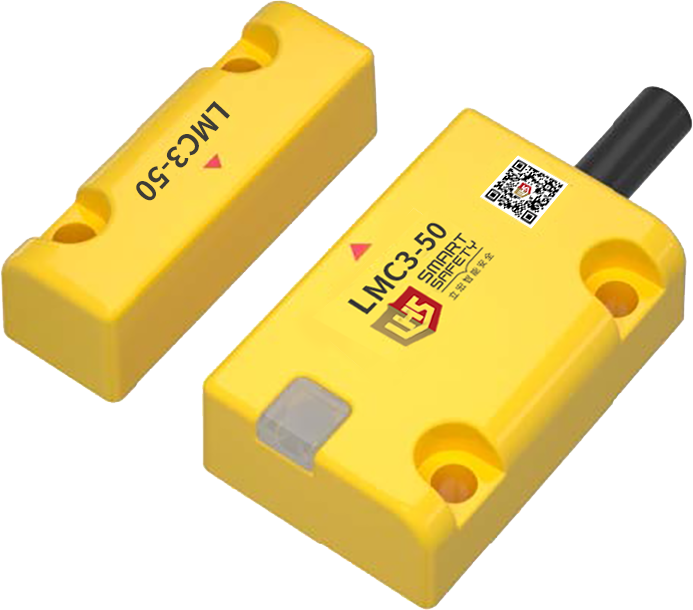

| RFID安全開關產品說明 | RFID開關與安全繼電器模塊接線說明 |
| ? 具有檢測保密(可提供唯一編碼) ? 抗干擾性強，安全可靠等特點 ? 采用安全雙通道輸出技術可以達到安全等級PLe ? 有效的防止漏報或者誤報，或者人為非正常觸發 ? 可配合安全門門使用 |
| 訂購信息 |  |
開關型號 | 規格 | 輸出方式 | 編碼方式 |
LMC3-50-40SNT/5M | 4芯直接出線雙路輸出5M線 | NPN | 通用編碼 |
LMC3-50-40SN1/5M | 唯一編碼 | ||
LMC3-50-40SPT/5M | 4芯直接出線雙路輸出5M線 | PNP | 通用編碼 |
LMC3-50-40SP1/5M | 唯一編碼 | ||
LMC3-50-60JNT/5M | 6芯直接引線雙路輸出帶級聯5M線 | NPN | 通用編碼 |
LMC3-50-60JN1/5M | 唯一編碼 | ||
LMC3-50-60JPT/5M | 6芯直接引線雙路輸出帶級聯5M線 | PNP | 通用編碼 |
LMC3-50-60JP1/5M | 唯一編碼 |
| 型號說明 |
| 技術參數 |
安全標準 | ISO13849-11EC/EN60947-5-1IEC/EN60947-5-3 |
| 平均無危險故障時間MTTFd(年) | ≥30年 |
安全分類 | 符合IS0 13849-1的4類開關/適合PLe/PL |
認證 | CE |
水平工作距離 | 導通,min:10mm |
垂直工作距離 | 導通,min:8mm |
工作電壓 | 24V DC±15% |
工作電流 | 150mA |
響應時間 | 60ms |
防護等級 | IP65、IP67(定制) |
操作頻率 | lHZ |
工作溫度 | -10~+55℃ |
相對濕度 | 5%~95% |
材料 | 抗阻燃級熱塑性塑料 |
| 外形及安裝尺寸 |
 |  |

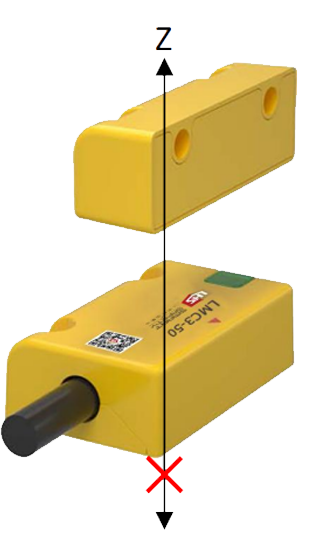

| LMC3-50開關接近方向圖 |
 |  |
| LMC3-50開關感應距離 |
未對準偏差 | 導通 | 斷開 | 對準示意 | |

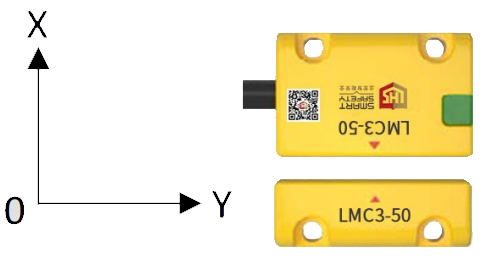

水 平 對 準 | 偏差在X方向±4mm 區間內 | Y方向感應 0~10mm | Y方向感應距離 >25mm |  |
| 偏差在X方向>5mm 以及<-5mm | 不建議使用 | |||

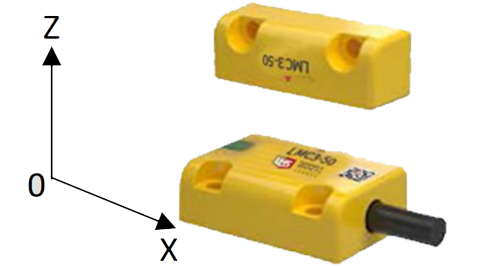

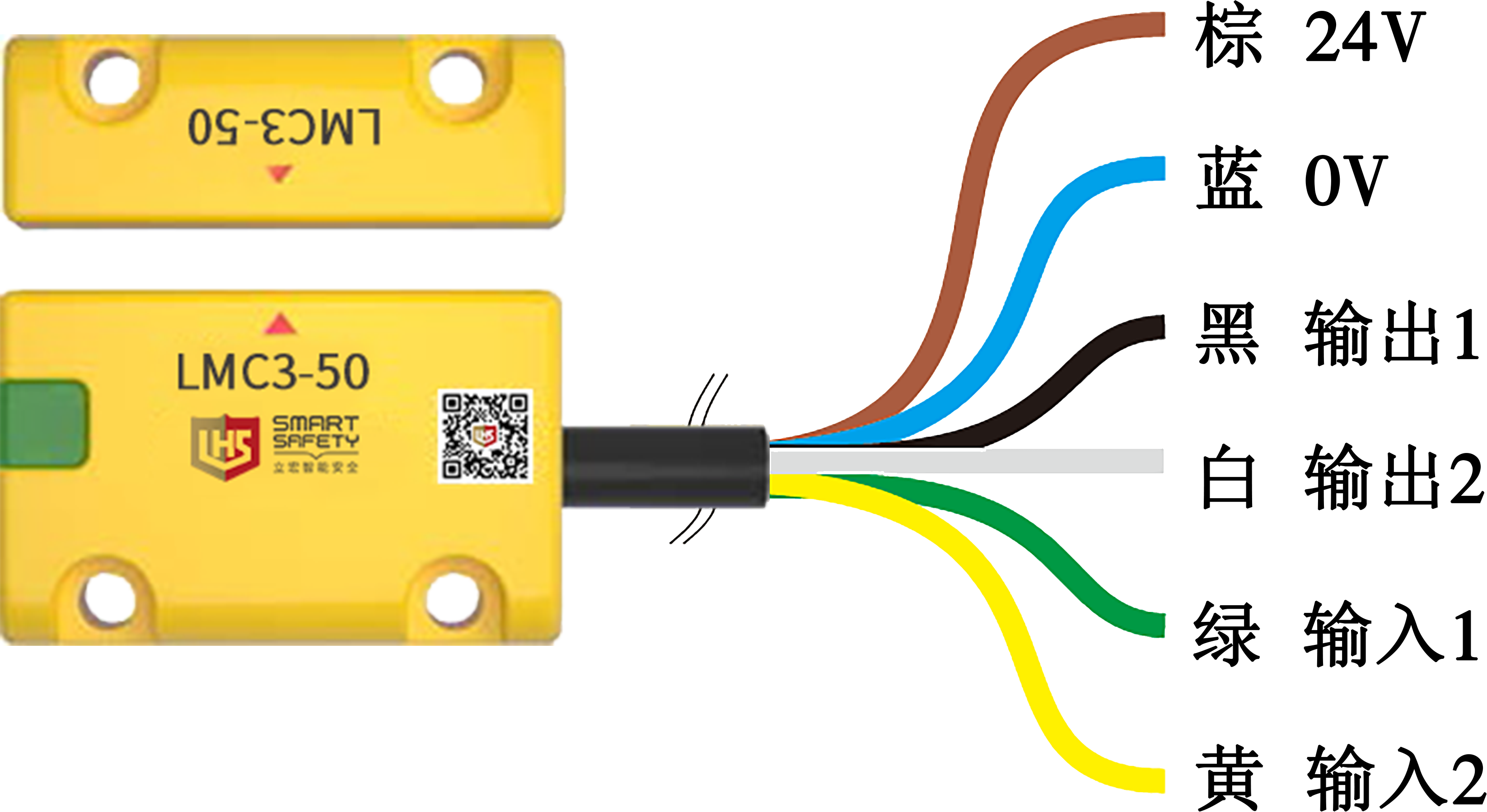

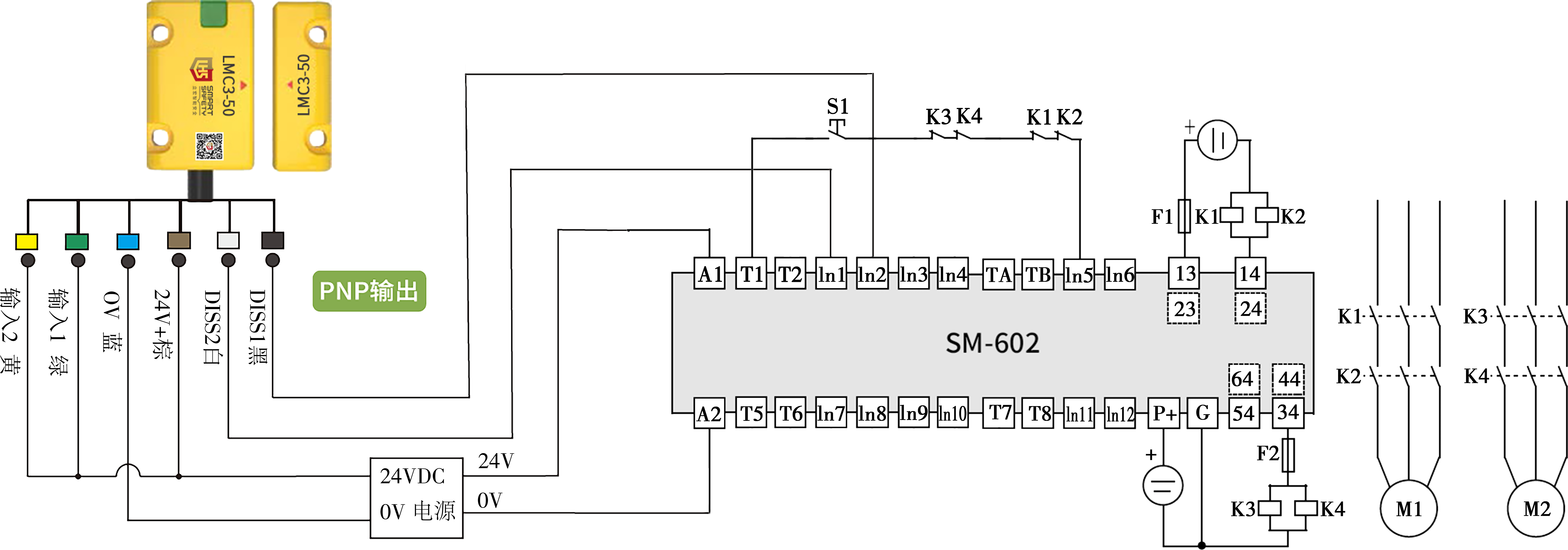

垂 直 對 準 | 偏差在X方向土 4mm區間內 | Z方向感應 距離 0~8mm | Z方向感應距離 >23mm |  |
| 偏差在X方向>5mm 以及<-5mm | 不建議使用 | |||
| 接線圖 |
雙路輸出帶級聯接線圖 | 序號 | 信號定義 | 顏色 | 說明 |
 | 1 | 24V | 棕 | 電源正 |
2 | 0V | 藍 | 電源負 | |
3 | 輸出1 | 黑 | 安全輸出1 | |
4 | 輸出2 | 白 | 安全輸出2 | |
5 | 輸入1 | 綠 | 級聯輸入1 | |
6 | 輸入2 | 黃 | 級聯輸入2 |
| RFID開關與安全繼電器模塊接線圖例（雙路輸出） |
|

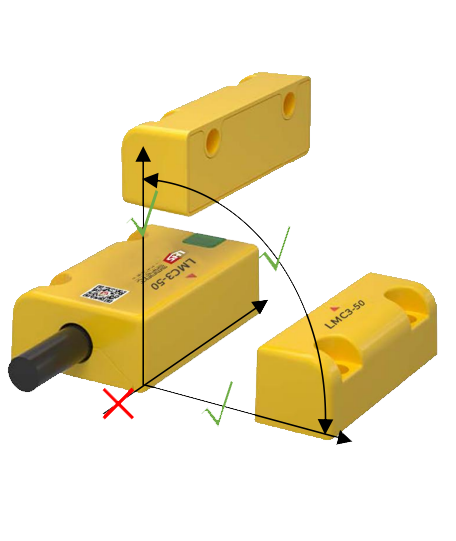

| RFID開關接近方向圖 |
LED顯示 | 信號狀態 | 狀態說明 | |
輸入 | 輸出 | ||
紅燈常亮 | 有/無效 | 斷 | 無執行器或者未完全對準(通用編碼) |
紅燈亮1秒再閃2次(交替) | 有/無效 | 斷 | 無執行器或者未完全對準(唯一編碼) |
紅燈4Hz閃 | 有效 | 斷 | 輸出過載 |
綠燈1Hz閃 | 無效 | 斷 | 無輸入信號(雙路輸出不適用) |
綠燈常亮 | 有效 | 通 | 感應正常 |
紅綠燈交替閃 | 有效 | 斷 | 標簽未注冊 |
