            歡迎訪問立宏安全設備工程（上海）有限公司官方網站！





















            當前位置：首頁 > S工業安全產品 > 安全控制器 > 強導安全繼電器 > G4SA 強導繼電器

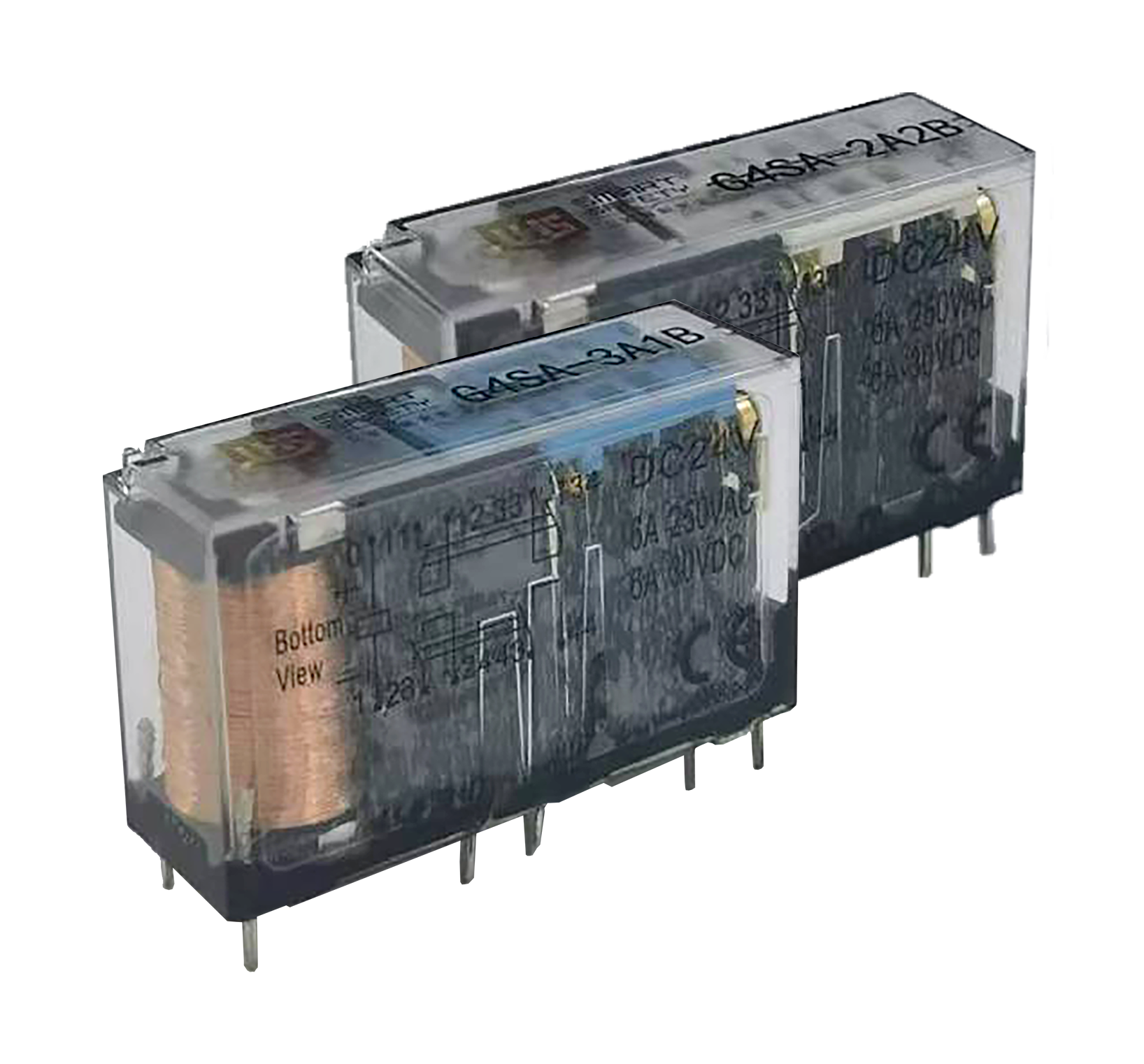

            G4SA安全繼電器(帶強制導向觸點的繼電器)



            ·多種觸點組合：兩組常開+兩組常閉、三組常開+一組常閉
            ·強制導向的觸點結構（符合EN 50205標準）
            ·負載能力強：6A觸點切換能力
            ·低輸入功耗：360mW
            ·絕緣能力強：輸入-輸出承受10kV浪涌電壓
            ·環保產品（符合RoHS）

            ▊產品選型
            產品名稱
            型號
            觸點形式
            品牌
            安全繼電器
            G4SA-2A2B
            2NO+2NC
            LHS
            安全繼電器
            G4SA-3A1B
            3NO+1NC
            LHS
            說明


            ▊線圈參數
            額定電壓DC（V）
            動作電壓VDC
            釋放電壓VDC
            最大電壓VDC
            線圈電阻Ω
            24
            ≤18.0
            ≥2.4
            31.2
            1600×（1±10%）
            備注:
            1、上述值均為初始值；
            2、最大電壓是指繼電器線圈在短時間內能夠承受的最大電壓值；
            3、對于額定電壓≥48V的產品，為保護線圈不受操作，在測試及應用中，必須有抑制線圈產生過電壓的措施（如:在線圈并聯二極管等）。

            ▊線圈參數
            外形尺寸 Dimension
            40×13×24mm
            觸點
            Contact
            形式Contact form
            2A2B
            3A1B
            接觸電阻（初始）Contact resistance
            ≤100mΩ（1A 6VDC）
            觸點材料 Material
            銀合金
            觸點負載（阻性）Contact ratings
            6A 250VAC/30VDC
            最大切換電壓 Max switching voltage
            400VAC/30VDC
            最大切換電流 Max switching current
            6A
            最大切換功率 Max switching power
            1500VA/180W
            機械壽命（頻率300次/1分鐘）Mechanical life
            1×107
            電氣壽命（頻率1S通，1S斷）Electrical life
            1×105次（1NO:6A 250VAC，阻性負載，室溫，1S通 9S斷）
            線圈功率 Coll power
            約360mW
            絕緣電阻 Insulation resistance
            1000mΩ（500VDC）
            介質耐壓
            Dielictricstength
            同極觸點之間 Between contacts
            4000VAC 1min
            斷開觸點間
            1500VAC 1min
            觸點與線圈間 Between contacts and coil
            2500VAC 1min（7-8/9-10）
            浪涌電壓 Surge voltage
            10kV（1.2/50μs）
            動作時間 Action time
            ≤20ms
            釋放時間 Release time
            ≤20ms
            線圈溫升 Coll Temperature rise
            ≤60K（線圈驅動電壓為1.1倍Un，觸點載流為額定電流）
            耐沖壓 Resistance stamping
            穩定性 Stability
            100m/S2
            強度 Intensity
            980m/S2
            耐振動 Vibration Resistance
            10Hz~55Hz 1.5mm 雙振幅
            環境濕度 Ambient humidity
            5%~85%RH
            環境溫度 Ambient temperature
            -40℃~+85℃
            引出端形式 Ambient temperature
            印刷板式
            重量 Weight
            約20g
            封裝方式 Encapsulation way
            防焊劑型

            ▊曲線性能圖
            （1）曲線指1Z1型
            （2）測試條件：1NO端，阻性負載，250VAC室溫，1s通9s斷

            ▊外形尺寸
            備注:
            1、產品部分外形尺寸未注尺寸公差
                  當外形尺寸≤1mm，公差±0.2mm；
                  當外形尺寸在1~5mm之間時，公差±0.3mm;
                  當外形尺寸>5mm時，公差為±0.4mm。
            2、安裝孔尺寸中未注尺寸公差±0.1mm。

            ▊外形圖、接線圖、安裝孔尺寸
            G4SA-2A2B
            G4SA-3A1B


            ▊

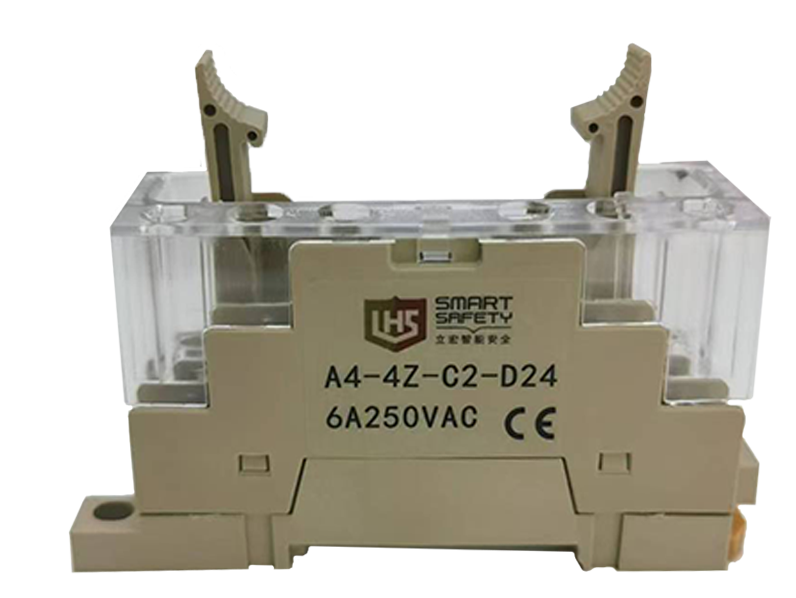

            繼電器配套插座
            ·線圈與觸點間的耐壓2500VAC，絕緣電阻1000MΩ
            ·可螺釘安裝，亦可導軌安裝
            ·用二極管對線圈進行保護，抑制反向過電壓
            ·帶有手指保護罩
            ·自帶繼電器保持及取出


            ▊
            外形圖、接線圖、安裝孔尺寸、電路圖
