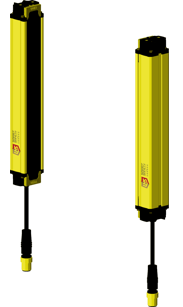

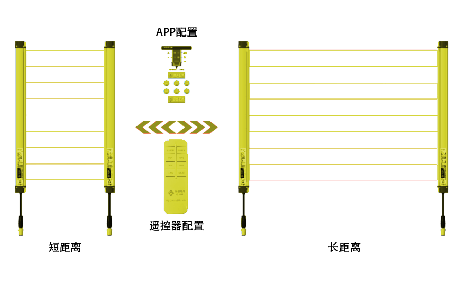

LSMT系列安全光柵

·光同步，簡化布線提高安裝效率

·檢測高度最大可達1960mm，且穩定對光距離可達16m

·獨特的減振設計，良好的抗振性

·高防護等級：IP65防護等級

·抗光干擾和電磁干擾能力強，性能穩定

·體積小巧，外觀精美，性能卓越

·適用于自動化領域、機械壓力機、液壓機、剪板機、折彎機等危險場合的安全防護

·通過TüV認證，安全等級達到Type4/Cat.4/PLe/SIL3

▊	規格型號表

檢測精度14mm系列
規格型號	光束數	光軸間距	保護高度	產品總長度	整機MTTFd（year）	整機MTTF（year）
LSMT-14-140H	13	10	120	145	441.87	80.53
LSMT-14-220H	21	10	200	225	369.72	65.27
LSMT-14-300H	29	10	280	305	317.82	54.87
LSMT-14-380H	37	10	360	385	278.70	47.33
LSMT-14-460H	45	10	440	465	248.15	41.61
LSMT-14-540H	53	10	520	545	223.64	37.13
LSMT-14-620H	61	10	600	625	203.54	33.52
LSMT-14-700H	69	10	680	705	186.75	30.54
LSMT-14-780H	77	10	760	785	172.52	28.06
LSMT-14-860H	85	10	840	865	160.31	25.94
LSMT-14-940H	93	10	920	945	149.71	24.13
LSMT-14-1020H	101	10	1000	1025	140.42	22.55
LSMT-14-1100H	109	10	1080	1105	131.17	20.86
LSMT-14-1180H	117	10	1160	1185	123.47	19.54
LSMT-14-1260H	125	10	1240	1265	116.85	18.31
LSMT-14-1340H	133	10	1320	1345	110.24	17.65
LSMT-14-1420H	141	10	1400	1425	104.58	16.89
LSMT-14-1500H	149	10	1480	1505	98.82	15.47
LSMT-14-1580H	157	10	1560	1585	92.17	14.29
LSMT-14-1660H	165	10	1640	1665	88.74	13.27
LSMT-14-1740H	173	10	1720	1745	82.65	12.68
LSMT-14-1820H	181	10	1800	1825	76.24	11.95
LSMT-14-1900H	189	10	1880	1905	70.15	10.65
LSMT-14-1980H	197	10	1960	1985	64.85	9.87
1.上述型號為默認檢測距離A型：0~10米，型號后可加（-□），可定制檢測距離，B型:0~16米，C型:0~5米。 2.其他長度接受定制。
檢測精度25mm系
規格型號	光束數	光軸間距	保護高度	產品總長度	整機MTTFd（year）	整機MTTF（year）
LSMT-25-140H	7	20	120	140	517.64	97.65
LSMT-25-220H	11	20	200	220	464.53	85.53
LSMT-25-300H	15	20	280	300	421.31	76.08
LSMT-25-380H	19	20	360	380	385.45	68.52
LSMT-25-460H	23	20	440	465	355.22	62.32
LSMT-25-540H	27	20	520	545	329.38	57.15
LSMT-25-620H	31	20	600	625	307.04	52.77
LSMT-25-700H	35	20	680	705	287.55	49.02
LSMT-25-780H	39	20	760	785	270.38	45.76
LSMT-25-860H	43	20	840	865	255.14	42.91
LSMT-25-940H	47	20	920	945	241.53	40.39
LSMT-25-1020H	51	20	1000	1025	229.30	38.16
LSMT-25-1100H	55	20	1080	1105	218.25	36.16
LSMT-25-1180H	59	20	1160	1185	208.22	34.35
LSMT-25-1260H	63	20	1240	1265	199.06	32.72
LSMT-25-1340H	67	20	1320	1345	190.68	31.24
LSMT-25-1420H	71	20	1400	1425	182.98	29.88
LSMT-25-1500H	75	20	1480	1505	175.87	28.64
LSMT-25-1580H	79	20	1560	1585	169.29	27.50
LSMT-25-1660H	83	20	1640	1665	163.19	26.44
LSMT-25-1740H	87	20	1720	1745	157.52	25.46
LSMT-25-1820H	91	20	1800	1825	151.86	24.32
LSMT-25-1900H	95	20	1880	1905	145.42	23.17
LSMT-25-1980H	99	20	1960	1985	139.27	22.96
1.上述型號為默認檢測距離A型：0~10米，型號后可加（-□），可定制檢測距離，B型:0~16米，C型:0~5米。 2.其他長度接受定制。
檢測精度45mm系列
規格型號	光束數	光軸間距	保護高度	產品總長度	整機MTTFd（year）	整機MTTF（year）
LSMT-45-140H	4	40	120	145	566.18	109.27
LSMT-45-220H	6	40	200	225	532.86	101.24
LSMT-45-300H	8	40	280	305	503.25	94.31
LSMT-45-380H	10	40	360	385	476.76	88.27
LSMT-45-460H	12	40	440	465	452.92	82.95
LSMT-45-540H	14	40	520	545	431.35	78.24
LSMT-45-620H	16	40	600	625	411.74	74.04
LSMT-45-700H	18	40	680	705	393.83	70.26
LSMT-45-780H	20	40	760	785	377.42	66.85
LSMT-45-860H	22	40	840	865	362.32	63.76
LSMT-45-940H	24	40	920	945	348.38	60.94
LSMT-45-1020H	26	40	1000	1025	335.48	58.36
LSMT-45-1100H	28	40	1080	1105	323.50	55.99
LSMT-45-1180H	30	40	1160	1185	312.34	53.80
LSMT-45-1260H	32	40	1240	1265	301.93	51.78
LSMT-45-1340H	34	40	1320	1345	292.19	49.90
LSMT-45-1420H	36	40	1400	1425	283.05	48.16
LSMT-45-1500H	38	40	1480	1505	274.48	46.53
LSMT-45-1580H	40	40	1560	1585	266.40	45.01
LSMT-45-1660H	42	40	1640	1665	258.79	43.59
LSMT-45-1740H	44	40	1720	1745	251.60	42.25
LSMT-45-1820H	46	40	1800	1825	244.80	41.00
LSMT-45-1900H	48	40	1880	1905	238.36	39.81
LSMT-45-1980H	50	40	1960	1985	232.24	38.69
1.上述型號為默認檢測距離A型：0~10米，型號后可加（-□），可定制檢測距離，B型:0~16米，C型:0~5米。 2.其他長度接受定制。

▊	技術參數

執行標準
歐洲標準	EN61496-1、2:2020、EN61508-1~4:2020、ENISO13849-1、2:2023
國際標準	IEC61496-1、2:2020、EC61508-1~4:2010、1S013849-1、2:2023
中國標準	GB4584
安全類別
安全等級	Type4、SIL3、Category4、PLe
MTTFd	157~557year不等，請查閱型號詳情
光學參數
發射光源	紅外LED（中心波長 850nm）
光軸間距	10mm			20mm		40mm
檢測精度	14mm			25mm		45mm
保護高度	（光束數-1）*光軸間距（單位mm）
檢測距離	A型:0~10米，B型:0~16米，C型:0~5米，D型:0~40 米，E型:0~70 米
環境參數
環境溫度	工作溫度		-10℃~55℃（通光面無凝霜結露）
	儲存溫度		-40℃~70℃
環境濕度	工作濕度		35%RH~85%RH
	儲存濕度		35%RH~95%RH
抗光干擾	白熾燈		3000Lux
	熒光燈		3000Lux
	太陽光		10000Lux
抗振動能力	頻率10Hz-55Hz，振幅0.35+0.05mm，X、Y及Z方向各20次
抗沖擊能力	加速度10g，脈沖持續時間16ms，X、Y及Z方向各1000次
截面尺寸	34×28mm
電氣特性
工作電壓	24V DC±20%
工作電流	發射器:<200mA				接收器:<200mA（無負載時）
響應時間	4ms-18ms（隨光束數變化而增減）
安全輸出（OSSD）	PNP	PNP晶體管輸出×2;ON狀態時，負載電流≤100mA，輸出電壓≥Vcc-2V;OFF狀態時，漏電流≤1mA，殘留電壓≤1V（排除導線延長的影響）
	NPN	NPN晶體管輸出×2，ON狀態時，負載電流≤100mA，輸出電壓≤2V;OFF狀態時，漏電流≤1mA，殘留電壓≤2V（排除導線延長的影響）
啟動時間	<3s
檢測功能	上電自檢，工作過程中實時自檢
保護電路	過壓過流保護，輸出短路保護

▊	LSMT系列安全光柵3大亮點

特點1: 無盲點光柵兩端增有防護光點

特點2: LSMT光柵獨有光點，光點信號指示燈	特點3: 安全光柵智能化

指示燈功能：	智能化：
·指示燈顯示光柵光點的信號強弱 ·在安裝對準過程中，指示燈尤其重要 ·在正常使用時，如有污物粘在光柵上，指示燈會亮起顯示污物阻擋位置	·LSMT 能連接到所有帶MODBUS的安全模塊 ·在任何時候監控光柵狀態 ·實現安全數字化管理

▊

配置說明

	·產品標配紅外設置，一鍵設置PNP/NPN輸出方式，兼容各類設備，免去選型煩惱，即裝即用 ·直觀顯示對光強度，設備狀態一覽無余
	·分路指示燈能夠?qū)崟r顯示光柵各段的工作狀態，便于監控和故障排查。同時能夠快速定位問題位置，減少維護時間和成本，持續守護生產安全 ·直觀的指示燈設計，方便操作人員理解和使用，無需復雜培訓
	·光通訊通道包含A、B雙頻段，有效避免設備間出現同源光干擾問題
	·通過遙控器或手機APP一鍵紅外配置 ·根據實際場景選擇光柵遠近距離模式，自由調節靈敏度，為安全生產護航

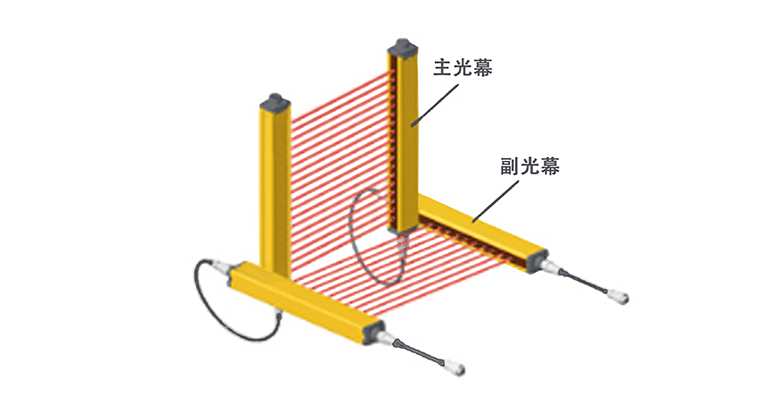

▊	級聯設計

級聯采用分體設計，在LSMT安全光柵的基礎上，增加級聯適配器，經過配置后，即可級聯使用

▊

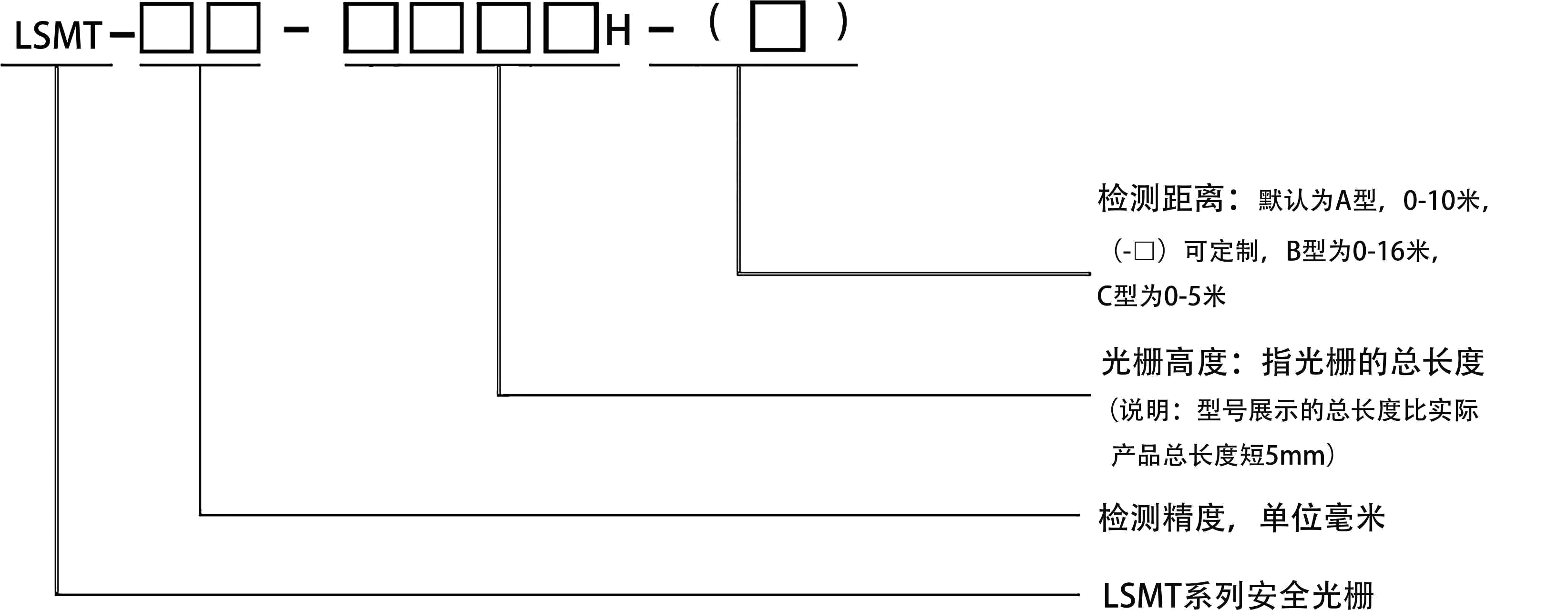

型號說明

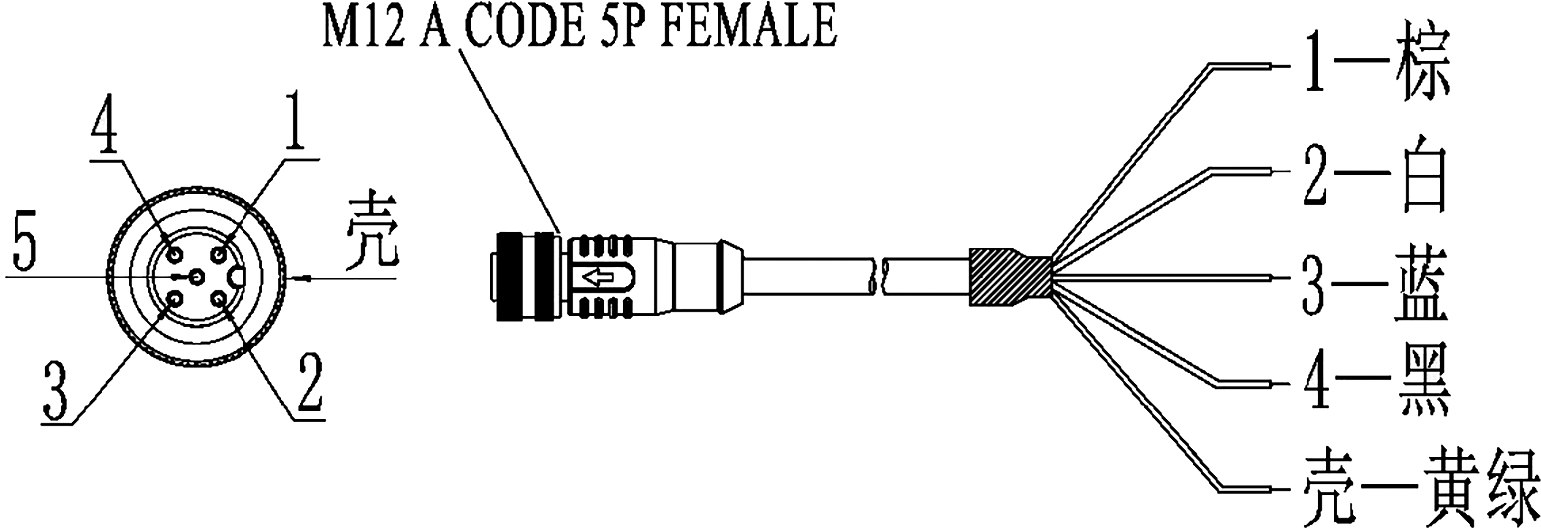

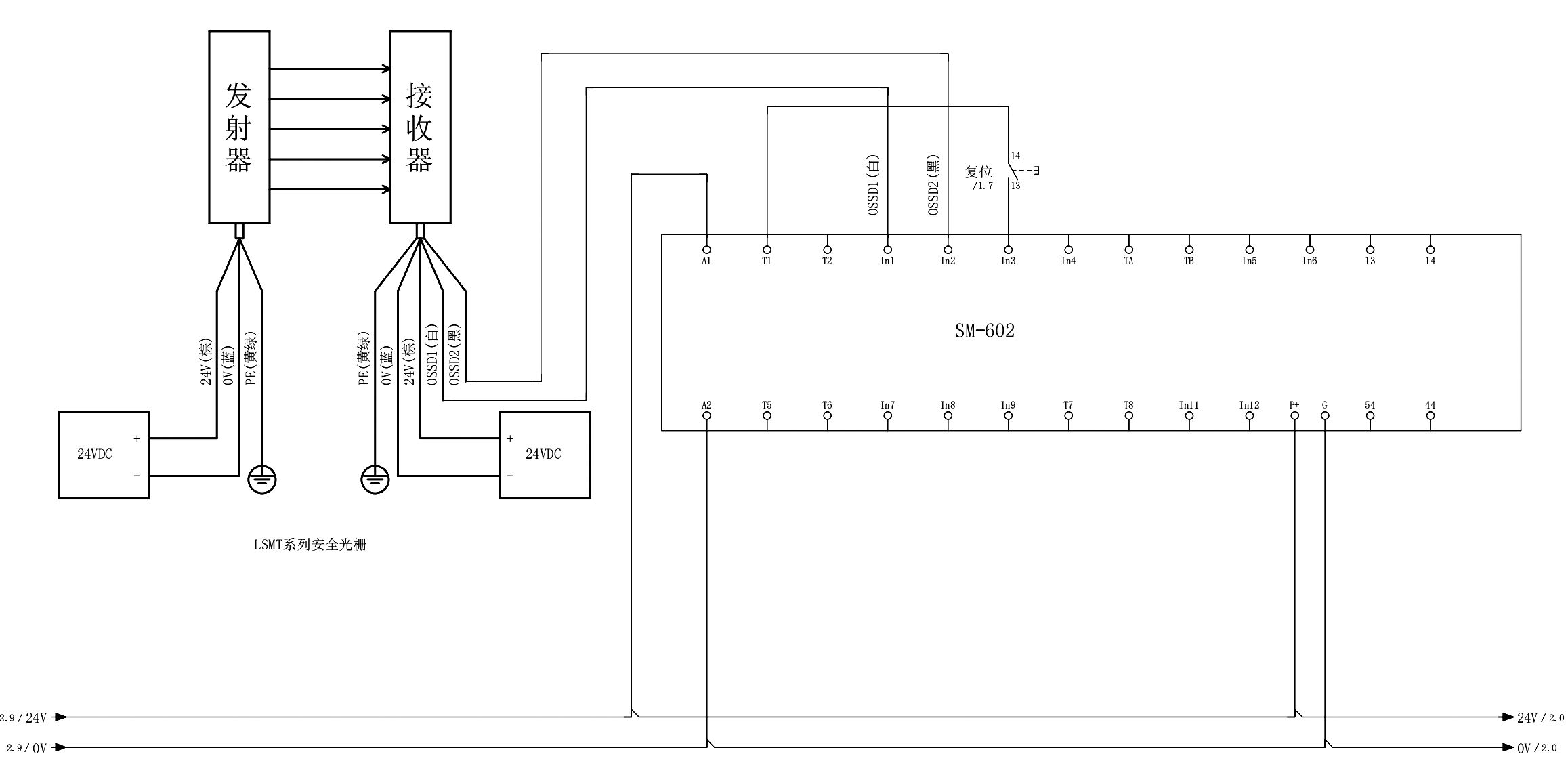

▊接線圖

PNP接線	NPN接線圖

▊

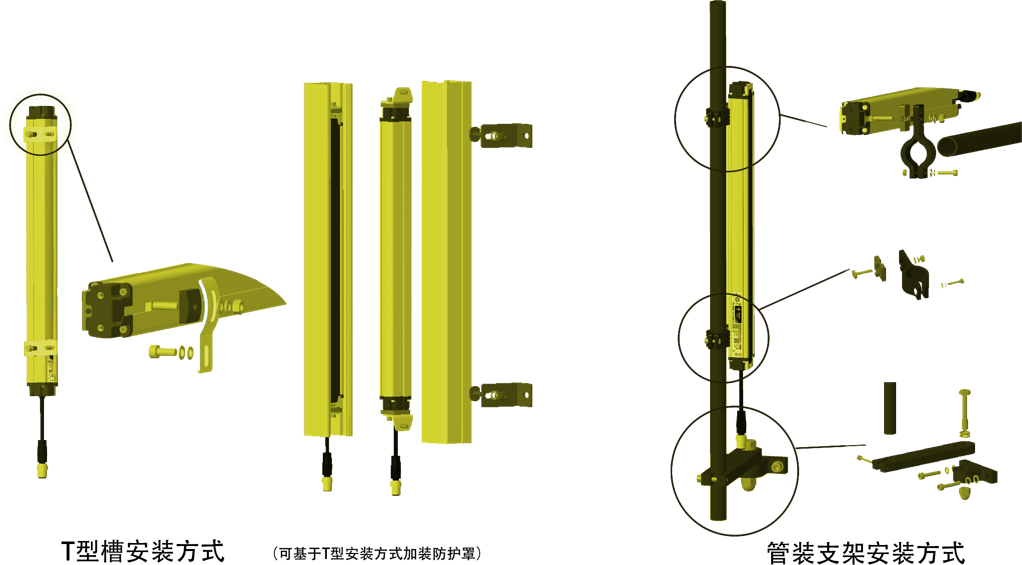

安裝方式

下圖為基礎安裝方式，如有其他需求，請聯系我們。

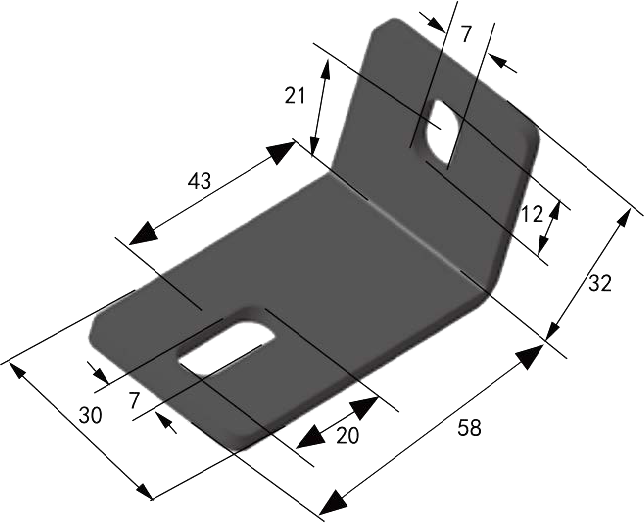

▊安裝支架及配件

正側裝一體支架	正側裝減震墊	磁吸安裝支架	L型彎板支架	旋臂座	旋臂

管裝支架	支架鋼管	T型槽安裝支架	特定支架
