            歡迎訪問立宏安全設備工程（上海）有限公司官方網站！





















            當前位置：首頁 > S工業安全產品 > 安全聯鎖開關 > 安全門鎖基本款 > D3NL 安全門鎖





            D3NL 安全門鎖


            ?外形結構為方形
            ?金屬開關頭部，可進行4個方向調整
            ?通過電磁線圈勵磁解除鎖定的彈簧力
            ?標配輔助解鎖機構
            ?獨立電路的指示燈可對應各種用途
            ?內置6組觸點，可完成多種接線方式

            訂購信息
            開關型號
            鎖定/釋放?式
            材質
            導管開口/連接器
            D3NL-D 4NC+2NO
            電磁鎖定/機械釋放
            金屬
            M20
            D3NL-D 2NC/1NO+2NC/1NO
            電磁鎖定/機械釋放
            塑料
            M20
            D3NL-J 2NC/1NO+2NC/1NO
            機械鎖定/電磁釋放
            塑料
            M20
            D3NL-D 3NC+2NC/1NO
            電磁鎖定/機械釋放
            塑料
            M20
            D3NL-J 3NC+2NC/1NO
            機械鎖定/電磁釋放
            塑料
            M20
            D3NL-D 2NC/1NO+3NC
            電磁鎖定/機械釋放
            塑料
            M20
            D3NL-J 2NC/1NO+3NC
            機械鎖定/電磁釋放
            塑料
            M20
            D3NL-D 3NC+3NC
            電磁鎖定/機械釋放
            塑料
            M20
            D3NL-J 3NC+3NC
            機械鎖定/電磁釋放
            塑料
            M20
            型號
            材質
            接線圖
            動作模式
            門監控
            鎖定監控
            圖片3.png：觸點ON
            		圖片4.png：觸點OFF
            D3NL-D 4NC+2NO
            金屬
            型號
            材質
            門監控
            鎖定監控
            圖片3.png：觸點ON
            圖片4.png：觸點OFF
            /
            		/圖片5.png圖片6.png
            D3NL-D 2NC/1NO+2NC/1NO
            塑料
            D3NL-J 2NC/1NO+2NC/1NO
            D3NL-D 3NC+2NC/1NO
            D3NL-J 3NC+2NC/1NO
            D3NL-D 2NC/1NO+3NC
            D3NL-J 2NC/1NO+3NC
            D3NL-D 3NC+3NC
            D3NL-J 3NC+3NC

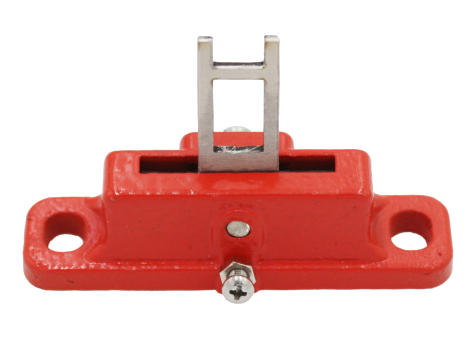

            把手選型
            產品名稱
            安全門閂
            型號
            BS11
            類型
            普通把手
            配置門鎖
            D3NL系列
            圖片

            		鎖舌類型
            名稱
            直插安裝型 Z
            長L安裝型 ZL
            寬型安裝型 K
            短L型安裝型 KL
            活動安裝型 H
            金
            屬
            款

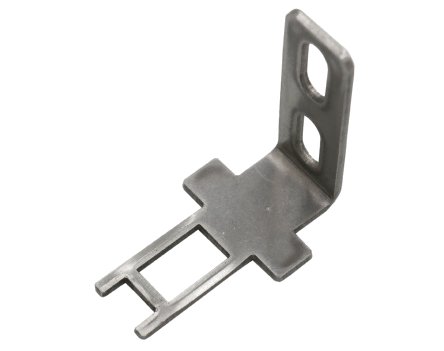

            		外形

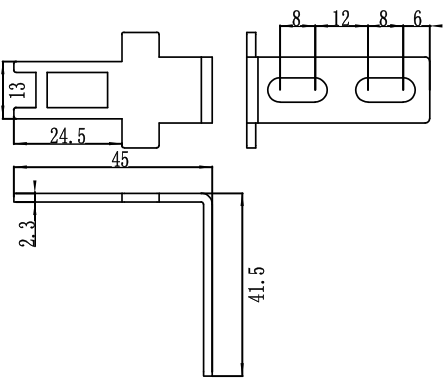

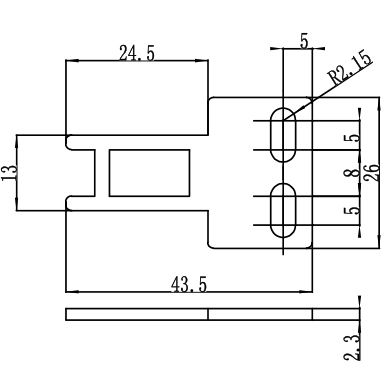

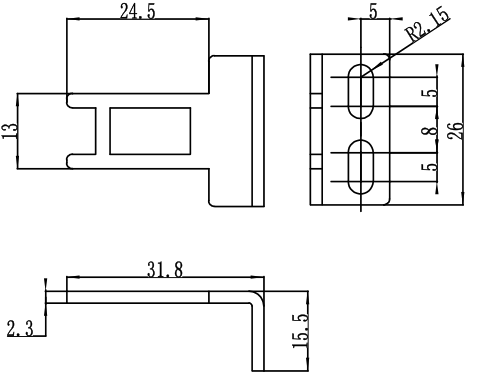

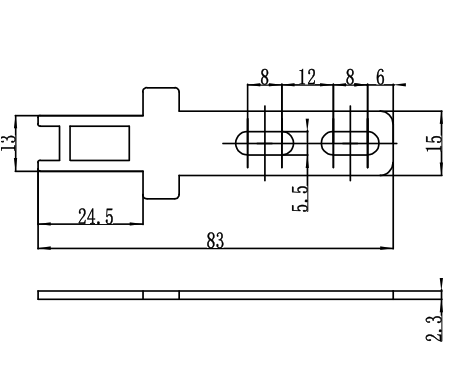

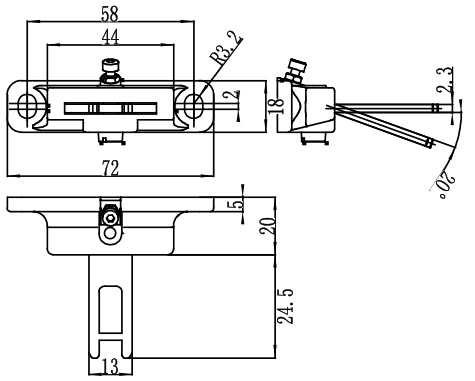

            尺寸1754457247737523.png1754457288916415.png1754457322522563.png1754457365924485.png1754457410805300.png

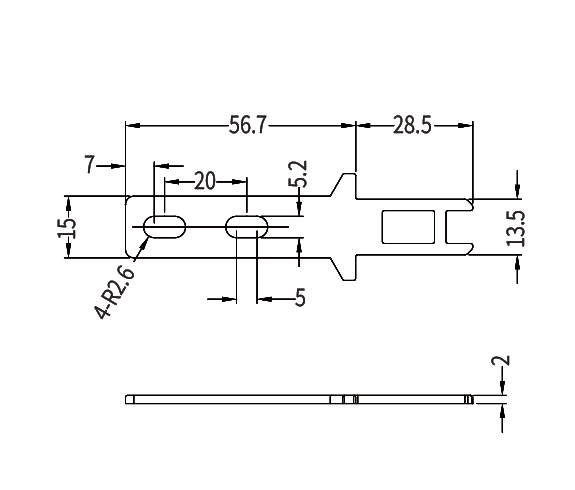

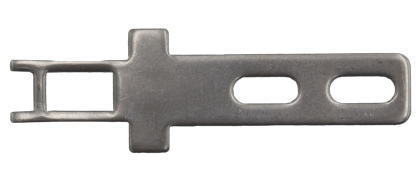

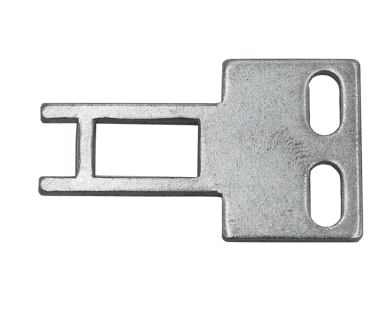

            名稱長T型操作鑰匙

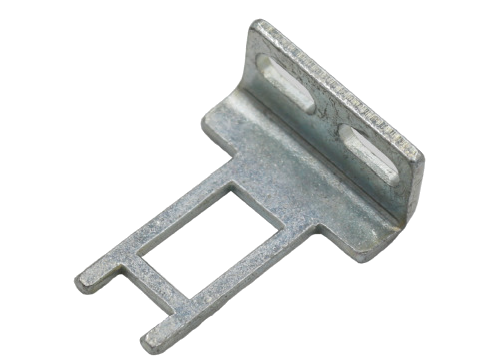

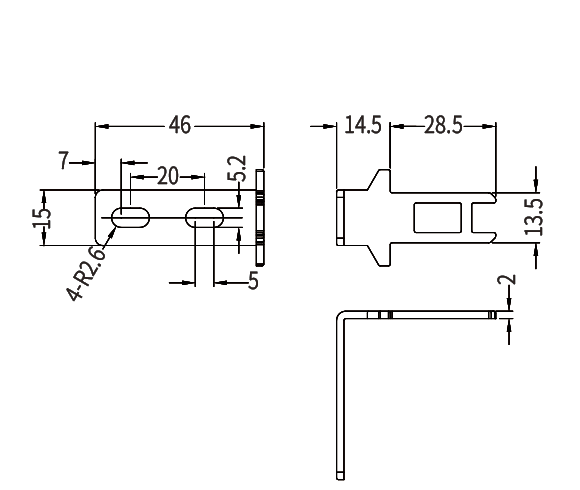

            		長L型操作鑰匙
            T型操作鑰匙

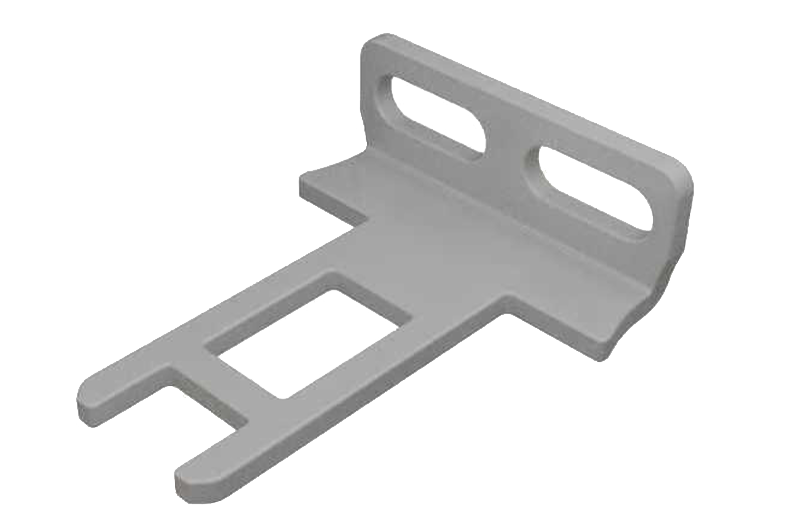

            L型操作鈁起

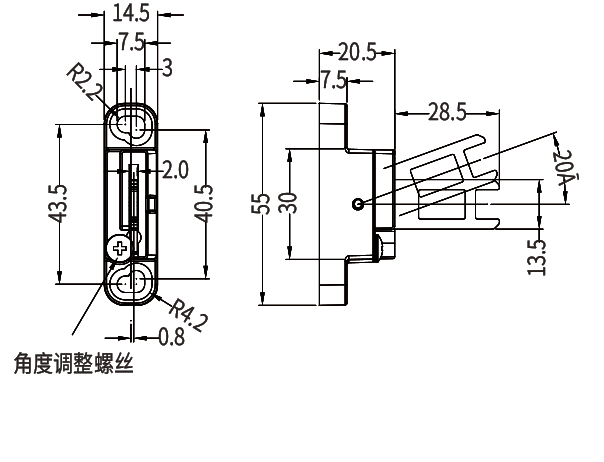

            		水平可調整型操作鑰匙水平/垂直可調整望操作鑰匙
            塑
            料
            款

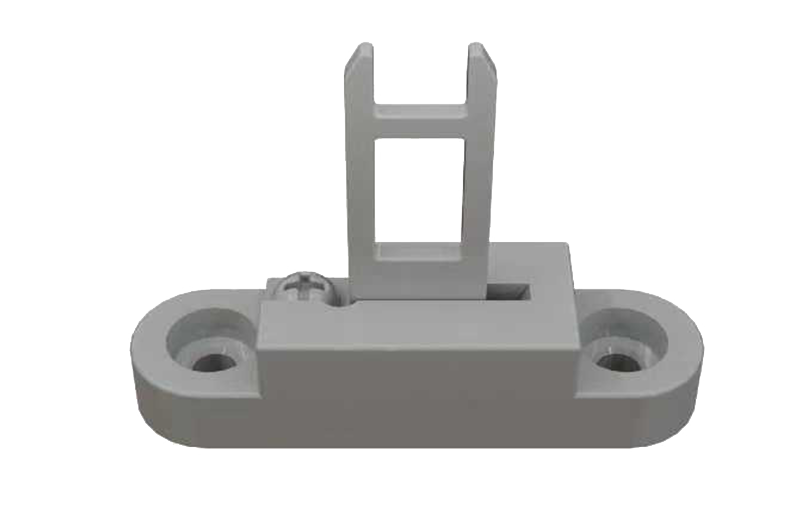

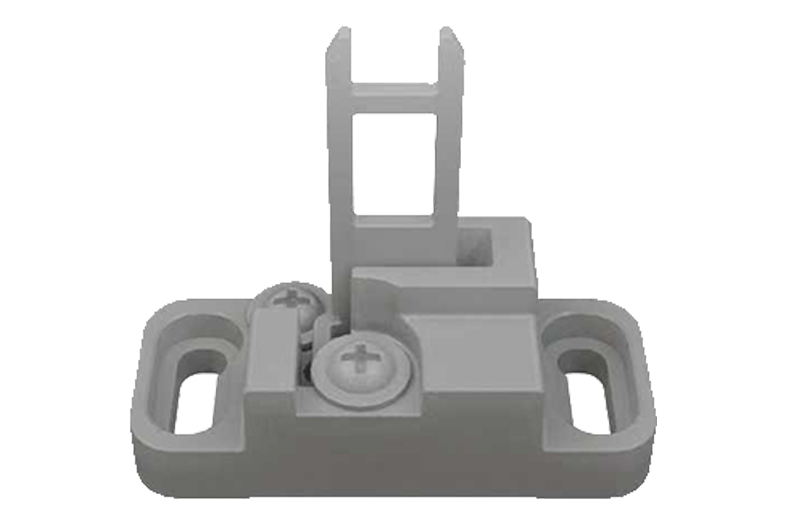

            		外形長T型.png長L型.png微信圖片_20251120160854_649_135.pngL型.png水平可調整型.png水平 垂直可調整望.png

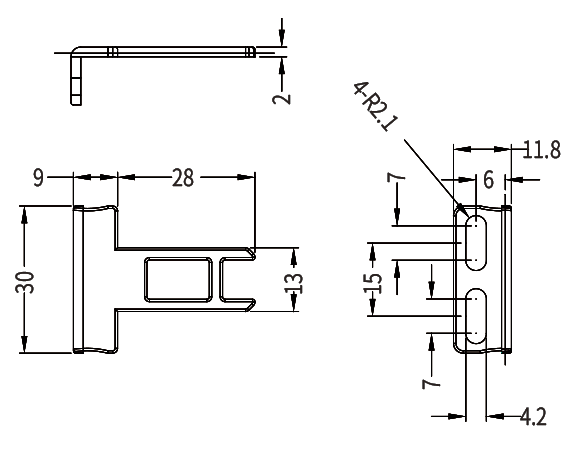

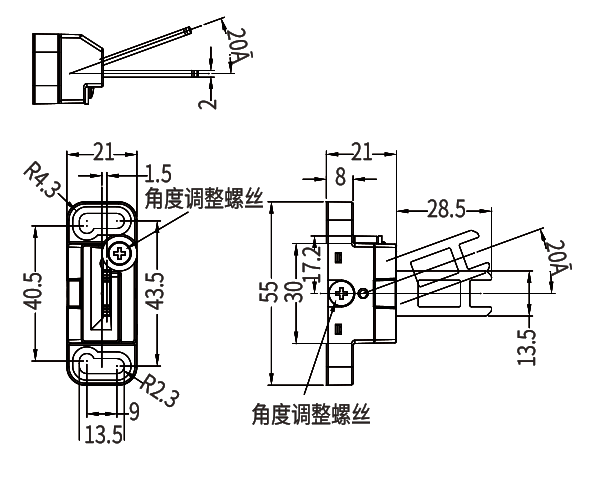

            尺寸長T型操作鑰匙.png長L型操作鑰匙.png111111111111111111111111111111111111111111111.pngL型操作鈁起.png水平可調整型操作鑰匙.png水平 垂直可調整望操作鑰匙.png

            		應用
            適用于推拉門
            		適用于旋轉門

            觸點容量
            額定電壓
            30V
            250V
            額
            定
            電
            流
            AC
            電阻性負載（AC-12）
            —
            4A
            電感性負載（AC-15）
            —
            2A
            DC
            電阻性負載（DC-12）
            2A
            0.8A
            電感性負載（DC-13）
            1A
            0.4A

            性能
            安全
            認證
            機械可靠性
            B10d=2.5×106在100mA負載下運行
            ISO 13849-1至PLe，取決于系統架構
            EN 62061至SIL3，取決于系統架構
            安全數據
            每年使用8個周期/小時/每天24小時/365天
            MTTFd 356年
            防護等級
            IP67
            壽命*1
            機械
            不少于100萬次
            不少于10萬次（AC-12 250V 4A）
            電氣
            不少于100萬次（24V AC/DC 100mA）
            操作進度
            0.5m/s
            操作頻率
            最大30次/min
            強制斷開力*2
            最小60N
            強制斷開行程*2
            最小10mm
            最小適用負載
            24V DC 4mA
            污染程度（操作環境）
            污染等級3
            觸電容量
            24V(DC13 4A)/230V (DC15 4A)
            有電磁線圈
            額定電壓：DC 24V
            額定電流:0.4A
            絕緣等級:B級
            環境溫度
            -5-40℃

            型號和接點構成
            型號
            接點構成
            (門開閉檢測開關＋鎖定監控開關)
            接點形式
            動作模式
            D3NL
            4NC+2NO

            電磁線圈
            額定電壓
            DC24V+10%
            額定電流
            0.4A
            絕緣等級
            B級

            外形及安裝尺寸
            外形尺寸
            安裝尺寸

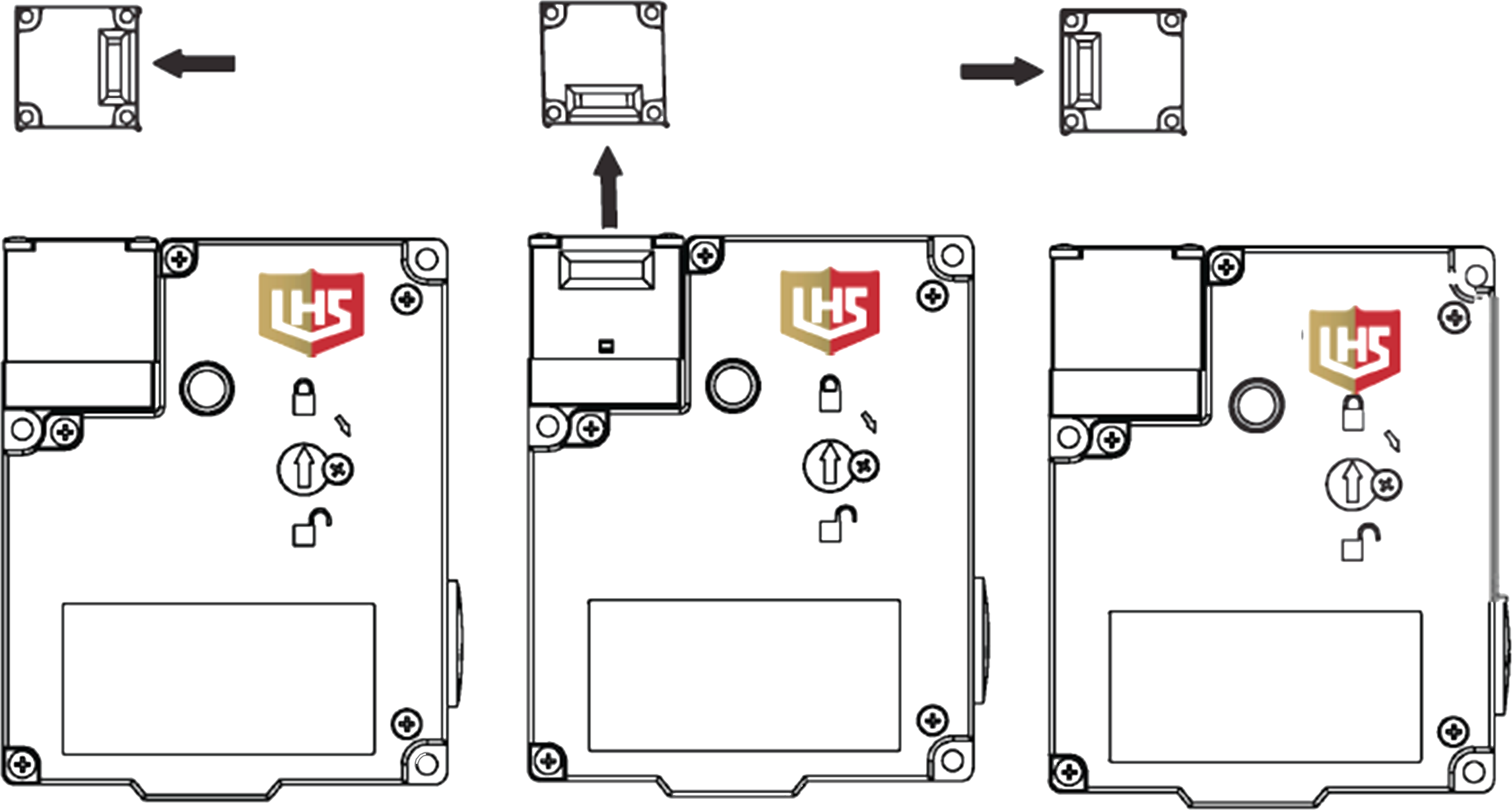

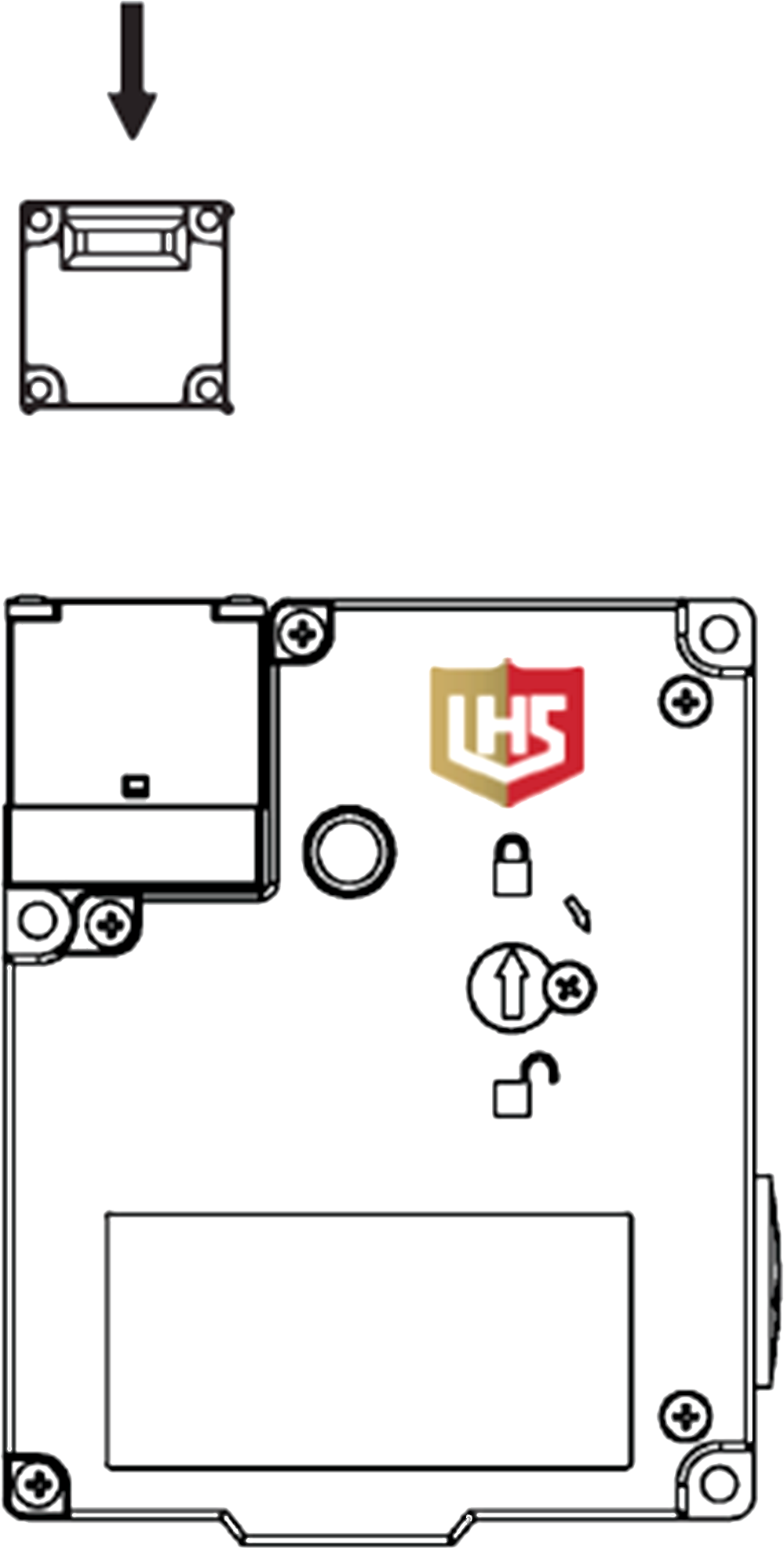

            頭部安裝方向
            安裝方向
            頭部更改方向
            安全門開關頭部可以更改其安裝方向，以適配更多的安裝環境。殼體位置不變，僅改變頭部方向即可。

            輔助解鎖說明
            安全門開關在正常工作時，箭頭指向“上鎖” 標志，防轉螺釘必須處于緊固狀態；在設備停電或出現故障等特殊情況時，若要打開防護門，應首先松開箭頭旋鈕旁邊的螺釘；再使用工具將箭頭旋鈕指向“開鎖” 標志，此時安全門開關解鎖，插銷可拔出，防護門可打開。

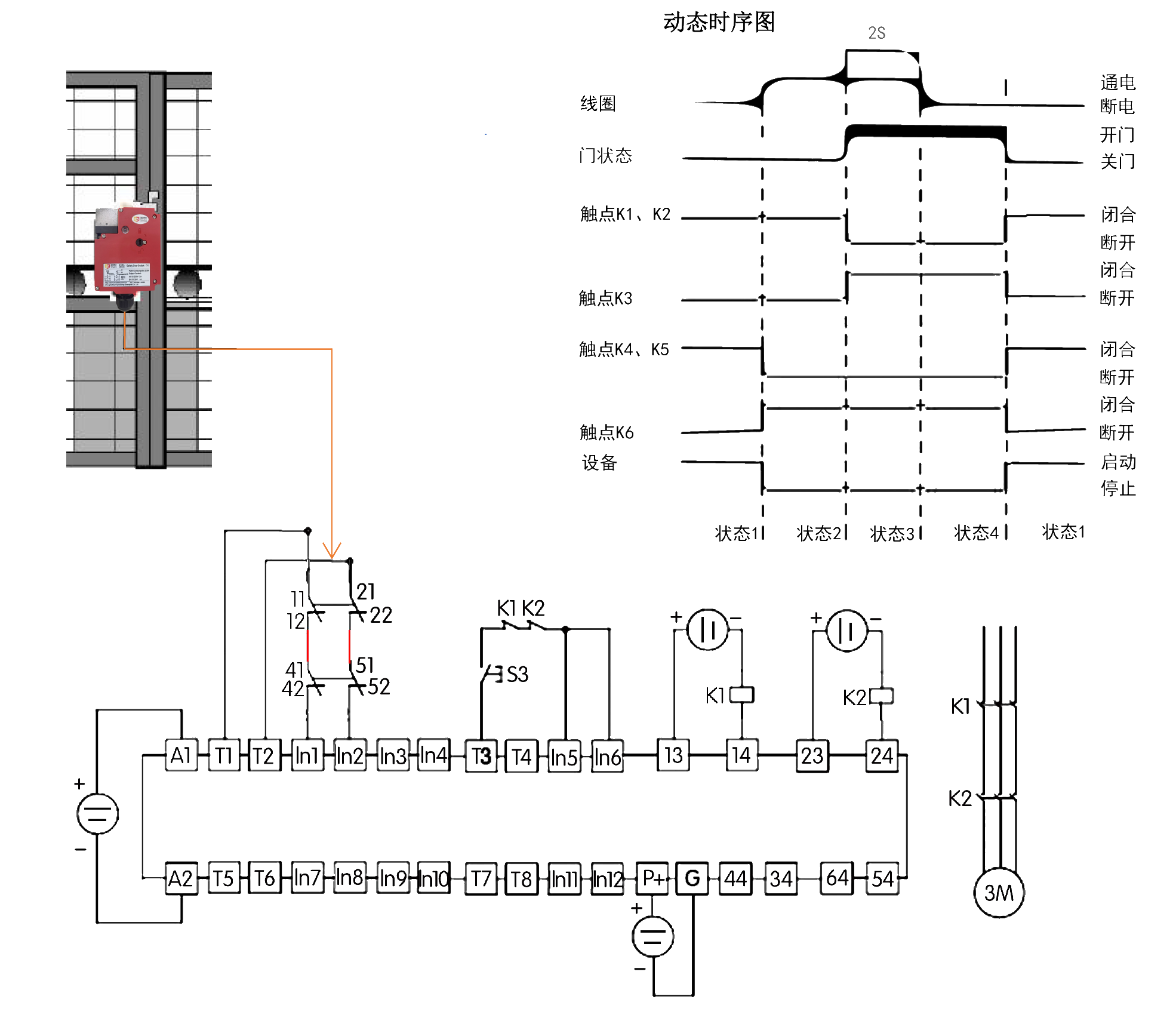

            安全門鎖連接示例圖
            產品名稱
            型號
            安全輸入
            輸出
            安全繼電器
            SR-103系列
            1組安全產品
            3NO+1NC
            安全控制器
            SM-302系列
            3組安全產品
            2NO
            安全控制器
            SM-602系列
            6組安全產品
            2NO+4SO
            說明
            輸入產品
            急停按鈕，安全門鎖、雙手按鈕、安全光柵、復位等
